WSS-411雙金屬溫度計

WSS-411雙金屬溫度計

WSS-411雙金屬溫度計是一種用于測量中低溫的現場測試儀器。

工作原理:基于雙金屬纏繞成圓形彎曲形狀的薄板的組成。當一端受熱膨脹時，帶動指針旋轉，工作儀表顯示相應的溫度值。

雙金屬溫度計可以在各種生產過程中直接測量-80℃至+500℃范圍內的液體、蒸汽和氣體介質的溫度。

主要特點

雙場溫度顯示，直觀方便；

安全可靠，使用壽命長；

各種結構形式可以滿足不同的要求。

WSS雙金屬溫度計主要參數

技術參數JB/t 8803-1998；

實施標準GB 3836-83；

刻度盤的公稱直徑:60，100，150；

準確度等級:(1.0)，1.5；

熱響應時間:& le40S。

保護等級:IP55；

角度調整誤差:角度調整誤差不得超過其范圍的1.0%；

齒隙:雙金屬溫度計齒隙不應大于基本誤差極限；

重復性:雙金屬溫度計重復性極限范圍不得大于基本誤差極限的1/2。

雙金屬溫度計測量范圍

溫度測量范圍℃

適應形勢

工業、商業

實驗室，小型

-80-+40

& radic

& radic

-40-+80

& radic

& radic

0-50

& radic

& radic

0-100

& radic

& radic

0-150

& radic

& radic

0-200

& radic

& radic

0-300

& radic

& radic

0-400

& radic

& radic

0-500

& radic

& radic

正常工作天氣條件

工廠

溫度℃

相對溫度%

避難所

-25-+25

5-100

院子外面

- 40-+85

5-100

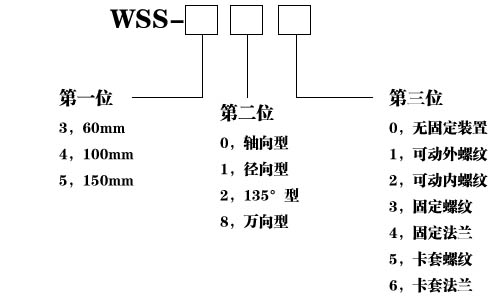

WSS雙金屬溫度計選擇

SK-

儀器標志

序列號

WSS

雙金屬溫度計

*數字

刻度盤的公稱直徑

3

& Phi60

4

& Phi100

5

& Phi150

第二名

撥號表單

0

軸的

1

射線

2

135 °;方向(鈍角型)

8

通用(可調角度)

第三名

固定安裝形式

0

沒有固定裝置

1

活動外螺紋

2

活動內螺紋

3

固定螺紋

4

無孔凸緣

5

套接字線程

6

夾緊用法蘭

保護形式

-

常規型式

W

保護型

F

防腐型

選型說明:請?zhí)峁┬吞?hào)、刻度盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材料。

長度或插入深度。

類型選擇示例:q:通用雙金屬溫度計，刻度盤直徑&φ；100，測溫范圍0 ~ 400℃，1.5級，活動外螺紋M27 &次；2，450毫米長

答:WSS-481，0 ~ 400℃，L=450，M27 &次；級別2，1.5
