常規雙金屬溫度計
常規雙金屬溫度計知識由雙金屬溫度計_電接點雙金屬溫度計_熱電阻熱電偶溫度計-京儀股份為您整理編輯。
常規雙金屬溫度計工作原理
雙金屬溫度計基于纏繞成圓形彎曲形狀的雙金屬片。當一端被加熱膨脹時，指針被驅動旋轉，工作儀器顯示對應熱電勢的溫度值。

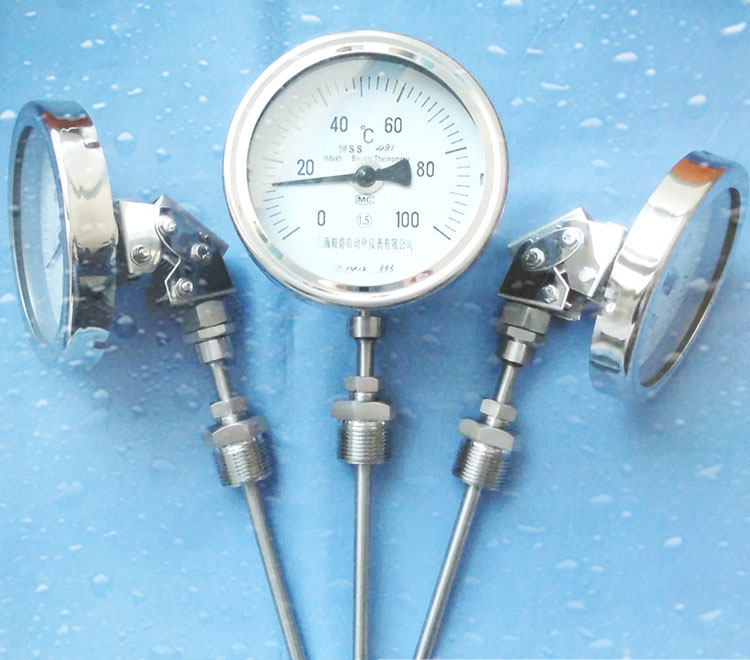

常規型號的雙金屬溫度計
常規雙金屬溫度計主要技術參數
產品實施標準:
JB/T8803-1998
GB3836-83
刻度盤的公稱直徑:60，100，150
準確度等級:1.0，1.5
熱響應時間:≤40s
保護等級:IP55
角度調整誤差不得超過其范圍的1.0%。
返回誤差:溫度計的返回誤差不得大于基本誤差極限的絕對值。
重復性:溫度計的重復性極限范圍不得超過基本誤差極限絕對值的1/2。
雙金屬溫度計測量范圍
|
測 溫 范 圍 ℃ |
適 應 范 圍 |
|
|
工業、 商業 |
實驗室、小型 |
|
|
-80-+40 |
√ |
√ |
|
-40-+80 |
√ |
√ |
|
0-50 |
√ |
√ |
|
0-100 |
√ |
√ |
|
0-150 |
√ |
√ |
|
0-200 |
√ |
√ |
|
0-300 |
√ |
√ |
|
0-400 |
√ |
√ |
|
0-500 |
√ |
√ |
雙金屬溫度計型號及規格
軸向型雙金屬溫度計測溫范圍及規格
|
型 號 |
測溫范圍℃ |
精度等級 |
保護管材料 |
規 格 |
安裝固定裝置 |
|
|
D |
L |
|||||
|
WSS-300 |
-80-+40 0-80 0-100 0-150 0-200 0-400 0-500 |
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
Φ60 |
75 100 150 200 300 400 500 750 1000 |
無固定裝置 |
|
WSS-400 |
Φ100 |
|||||
|
WSS-500 |
Φ150 |
|||||
|
WSS-301 |
Φ60 |
可動外螺紋 |
||||
|
WSS-401 |
Φ100 |
|||||
|
WSS-501 |
Φ150 |
|||||
|
WSS-302 |
Φ60 |
可動內螺紋 |
||||
|
WSS-402 |
Φ100 |
|||||
|
WSS-502 |
Φ150 |
|||||
|
WSS-303 |
Φ60 |
固定螺紋 |
||||
|
WSS-403 |
Φ100 |
|||||
|
WSS-503 |
Φ150 |
|||||
|
WSS-304 |
Φ60 |
固定法蘭 |
||||
|
WSS-404 |
Φ100 |
|||||
|
WSS-504 |
Φ150 |
|||||
|
WSS-305 |
Φ60 |
卡套螺紋 |
||||
|
WSS-405 |
Φ100 |
|||||
|
WSS-505 |
Φ150 |
|||||
|
WSS-306 |
Φ60 |
卡套法蘭 |
||||
|
WSS-406 |
Φ100 |
|||||
|
WSS-506 |
Φ150 |
|||||
徑向型雙金屬溫度計相關數據
|
型 號 |
測溫范圍℃ |
精度等級 |
保護管材料 |
規 格（mm） |
安裝固定裝置 |
|
|
D |
L |
|||||
|
WSS-310 |
-80-+40 0-80 0-100 0-150 0-200 0-400 0-500 |
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
Φ60 |
75 1 00 150 200 300 400 500 750 1000 |
無固定裝置 |
|
WSS-410 |
Φ100 |
|||||
|
WSS-510 |
Φ150 |
|||||
|
WSS-311 |
Φ60 |
可動外螺紋 |
||||
|
WSS-411 |
Φ100 |
|||||
|
WSS-511 |
Φ150 |
|||||
|
WSS-312 |
Φ60 |
可動內螺紋 |
||||
|
WSS-412 |
Φ100 |
|||||
|
WSS-512 |
Φ150 |
|||||
|
WSS-313 |
Φ60 |
固定螺紋 |
||||
|
WSS-413 |
Φ100 |
|||||
|
WSS-513 |
Φ150 |
|||||
|
WSS-314 |
Φ60 |
固定法蘭 |
||||
|
WSS-414 |
Φ100 |
|||||
|
WSS-514 |
Φ150 |
|||||
|
WSS-315 |
Φ60 |
卡套螺紋 |
||||
|
WSS-415 |
Φ100 |
|||||
|
WSS-515 |
Φ150 |
|||||
|
WSS-316 |
Φ60 |
卡套法蘭 |
||||
|
WSS-416 |
Φ100 |
|||||
|
WSS-516 |
Φ150 |
|||||
135º型雙金屬溫度計參數詳情
|
型 號 |
測溫范圍℃ |
精度等級 |
保護管材料 |
規 格(mm) |
安裝固定裝置 |
|
|
D |
L |
|||||
|
WSS-420 |
-80-+40 0-80 0-100 0-150 0-200 0-400 0-500 |
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
Φ100 |
75 100 150 200 300 400 500 750 1000 |
無固定裝置 |
|
WSS-520 |
Φ150 |
|||||
|
WSS-421 |
Φ100 |
可動外螺紋 |
||||
|
WSS-521 |
Φ150 |
|||||
|
WSS-422 |
Φ100 |
可動內螺紋 |
||||
|
WSS-522 |
Φ150 |
|||||
|
WSS-423 |
Φ100 |
固定螺紋 |
||||
|
WSS-523 |
Φ150 |
|||||
|
WSS-424 |
Φ100 |
固定法蘭 |
||||
|
WSS-524 |
Φ150 |
|||||
|
WSS-425 |
Φ100 |
卡套螺紋 |
||||
|
WSS-525 |
Φ150 |
|||||
|
WSS-426 |
Φ100 |
卡套法蘭 |
||||
|
WSS-526 |
Φ150 |
|||||
萬向型雙金屬溫度計型號解讀
|
型 號 |
測溫范圍℃ |
精度等級 |
保護管材料 |
規 格 |
安裝固定裝置 |
|
|
D |
L |
|||||
|
WSS-480 |
-80-+40 0-80 0-100 0-150 0-200 0-400 0-500 |
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
Φ100 |
75 100 150 200 300 400 500 750 1000 |
無固定裝置 |
|
WSS-580 |
Φ150 |
|||||
|
WSS-481 |
Φ100 |
可動外螺紋 |
||||
|
WSS-581 |
Φ150 |
|||||
|
WSS-482 |
Φ100 |
可動內螺紋 |
||||
|
WSS-582 |
Φ150 |
|||||
|
WSS-483 |
Φ100 |
固定螺紋 |
||||
|
WSS-583 |
Φ150 |
|||||
|
WSS-484 |
Φ100 |
固定法蘭 |
||||
|
WSS-584 |
Φ150 |
|||||
|
WSS-4285 |
Φ100 |
卡套螺紋 |
||||
|
WSS-585 |
Φ150 |
|||||
|
WSS-486 |
Φ100 |
卡套法蘭 |
||||
|
WSS-586 |
Φ150 |
|||||
雙金屬溫度計的選型編碼
|
EB- |
|
上海毅碧自動化儀表有限 |
||||
|
系列號 |
WSS |
|
雙金屬溫度計 |
|||
|
雙金屬溫度計表盤公稱直徑 |
-3 |
|
Φ60 |
|||
|
-4 |
|
Φ100 |
||||
|
-5 |
|
Φ150 |
||||
|
雙金屬溫度計表盤形式 |
0 |
|
軸向（直型） |
|||
|
1 |
|
徑向（角型） |
||||
|
2 |
|
135°向（鈍角型） |
||||
|
8 |
|
萬向（可調角型） |
||||
|
雙金屬溫度計安裝固定形式 |
0 |
|
無固定裝置 |
|||
|
1 |
|
可動外螺紋 |
||||
|
2 |
|
可動內螺紋 |
||||
|
3 |
|
固定螺紋 |
||||
|
4 |
|
固定法蘭 |
||||
|
5 |
|
卡套螺紋 |
||||
|
6 |
|
卡套法蘭 |
||||
|
雙金屬溫度計保護形式 |
- |
普通型 |
||||
|
W |
防護型 |
|||||
|
F |
防腐型 |
|||||
